Käsitletav ala asub Narva linnas Kreenholmi kvartali kinnismälestiste kaitsevööndi servas. Kvartalis mis on piiratud Kreenholmi, Haigla, Joala ja Maslovi tänavatega asuvad haiglat ja seda teenindavad hooned. Kinnistu lääne küljel asub 1913 aastal rajatud Kreenholmi uus haigla. Kõrval kinnistul lääne suunaliselt asub Kreenholmi vana haigla 1906.a. Paremal pool kinnistul teede sisesel alal asub 1978 aastal rajatud haiglahoone. Uus haiglakompleks on kavandatud ala hoonestamata alale kinnistu ja kvartali lääne serva etapiliselt. Kreenholmi piirkonnale on omane Tsaari-Venemaa suursugune arhitektuur viil ja kelpkatuste maastike ning punasest tellisest fassaadidega mis on dekoreeritud kaar- ja ümarakendega, lisaks looduskivi detailid. Kõrval kinnistul asub kohandatud tüüpprojekti järgne nõukogude aegne haiglahoone, mille fassaadis domineerib samuti punane tellis, valged krohvipinnad ja lihtsad sirgjoonelised vormid.

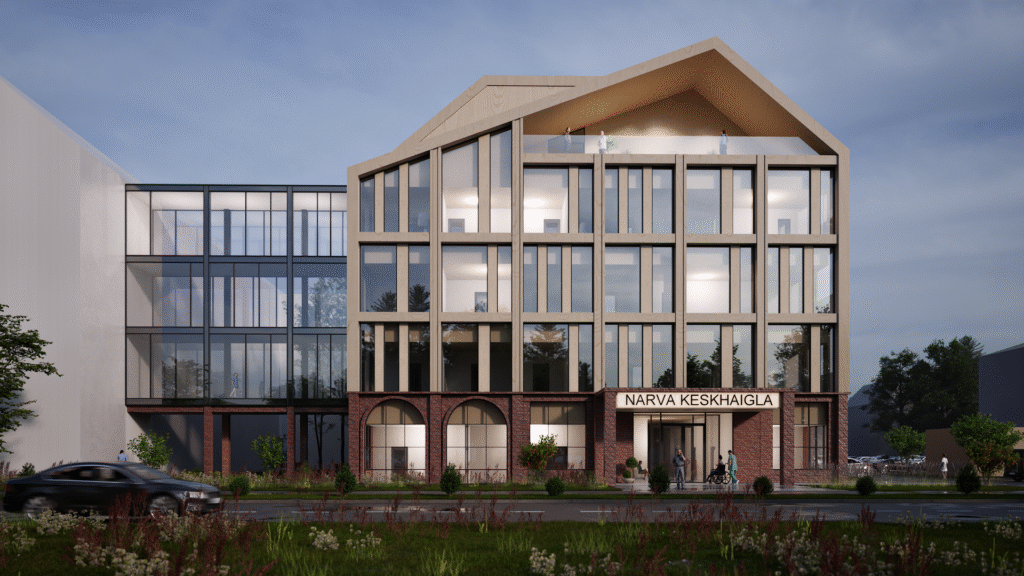

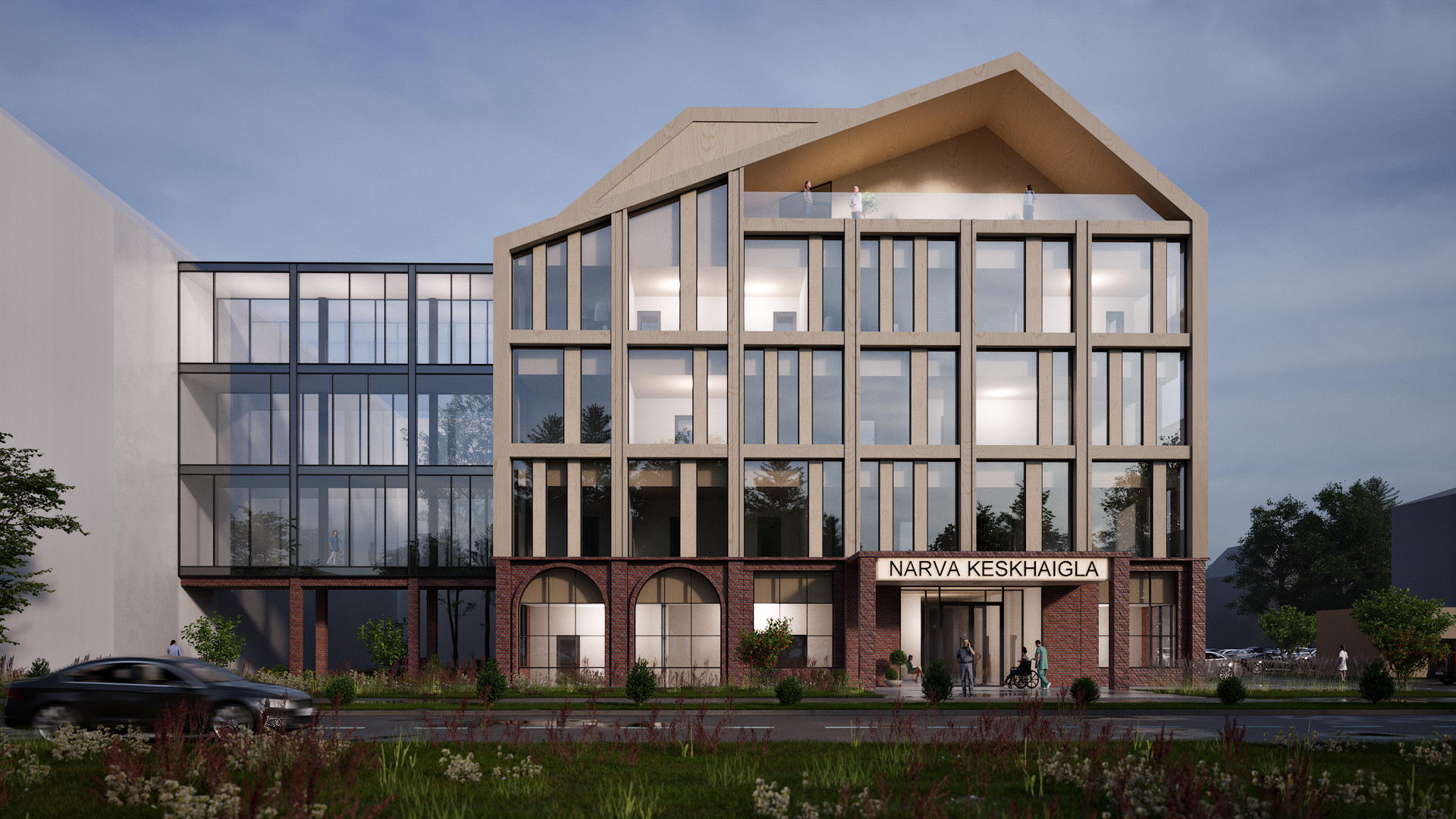

Kavandatud hoone fassaad väärtustades olemasolevat kordab punast fassaaditellist ja kaarjaid vorme esimese korruse mahus. Ülemised tüüpkorruse fassaad toob sisse soliidse ja tagasihoidliku puidu, säilitades lihtsa sümmeetrilise fassaadikeele. Mängides kaasaegsel viisil piirkonnas eksisteeriva kahe ajajärgu arhitektuuriga. Välisseinte tumepunase tellis harmoneerub olemasolevate hoonetega ja hoiab ühtset stiili, lisaväärtust annab naturaalne puidutoon, mis sobitub hästi tellisega ja aitab täiendada naturaalset tervikut. Kompleksi ühtset joont aitavad luua esimese korruse kaared ja akna jaotused, mis kordavad Haigla 5 fassaadi. Katusemaastik annab osaliselt vihjeid piirkonnas säilinud algupärasele viiluvormile.

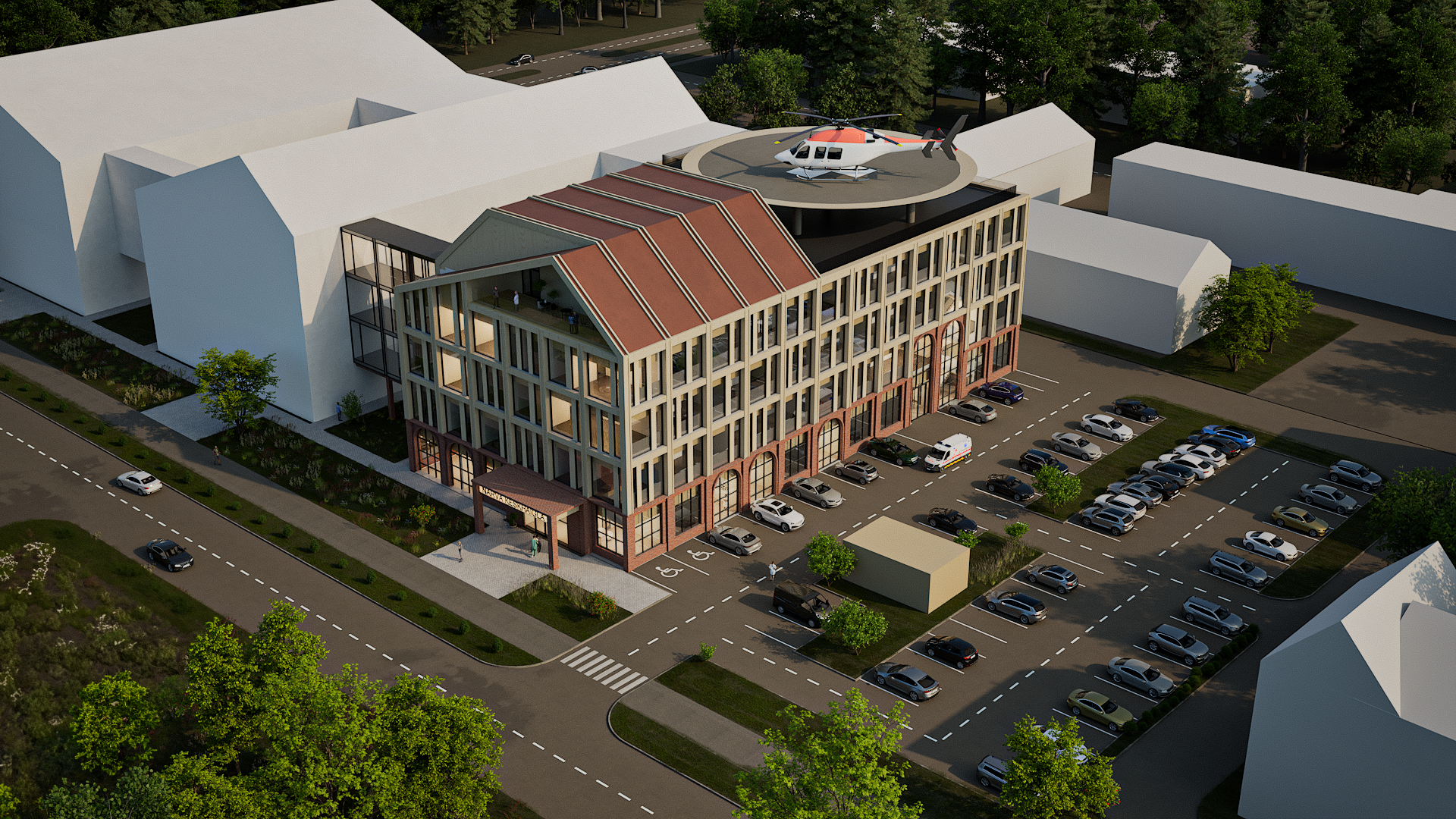

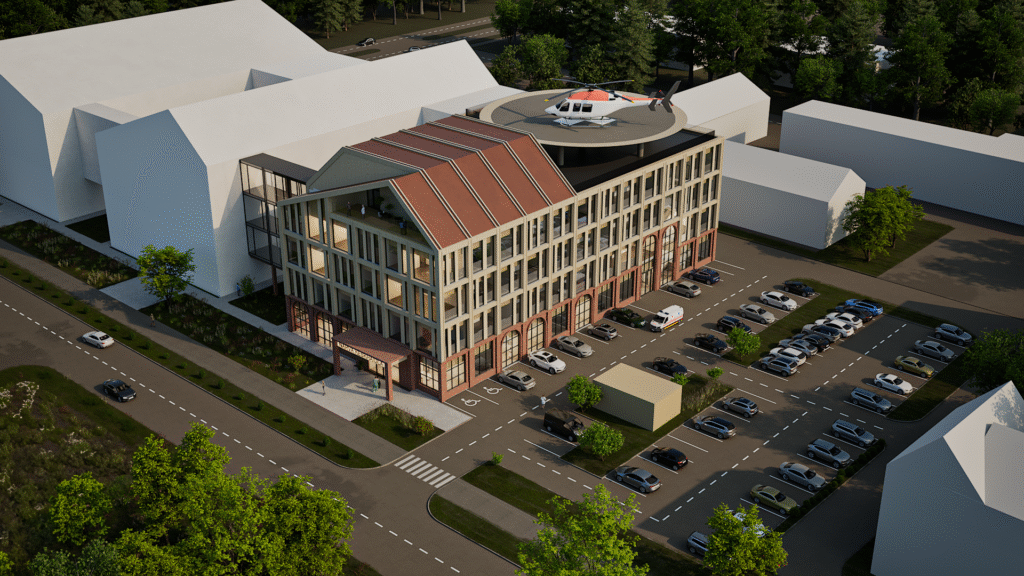

Hoone asendiplaanilisel paiknemisel on aluseks võetud lähteandmetega antud asendiskeem. Rajatav hoone osa paikneb põhja-lõuna suunaliselt. Tervikhoone vastavalt rajatavatele etappidele laieneb lääne suunaliselt. Kavandatav ala asub aadressil Haigla 5, Narva linnas. Kinnistu piirneb lõunast Maslovi tänavaga, idast Haigla 5 hoonega, põhjast Haigla 7 ja Haigla 9 hoonetega ning läänest Kreenholmi tänavaga. Peasissepääs hoonesse asub Maslovi tänava pool ja lisasissepääs idast projekteeritavast parklast. Parklasse on kavandatud 69 parkimiskohta, sh 2 kohta puuetega inimestele. Vastavalt lähteülesandele on hoone taha ja Haigla 9 hoone vahel on planeeritud haigla teenindusala. Teenindusala on viidud maapinnast alla, jõudes 0 korruse tasandile. Juurdepääsu kaldteed ehitatakse välja järgides hoone kogumahtu. Ligipääs laadimisalale on Kreenholmi tänavalt ja väljasõit Haigla 5 ja Haigla 7/9 hoonete vaheliselt teelt Haigla tänavale. Kavandatav hoone peafassaad avaneb Maslovi tänavale samuti järgnevate etappidega rajatavad hoonemahud.

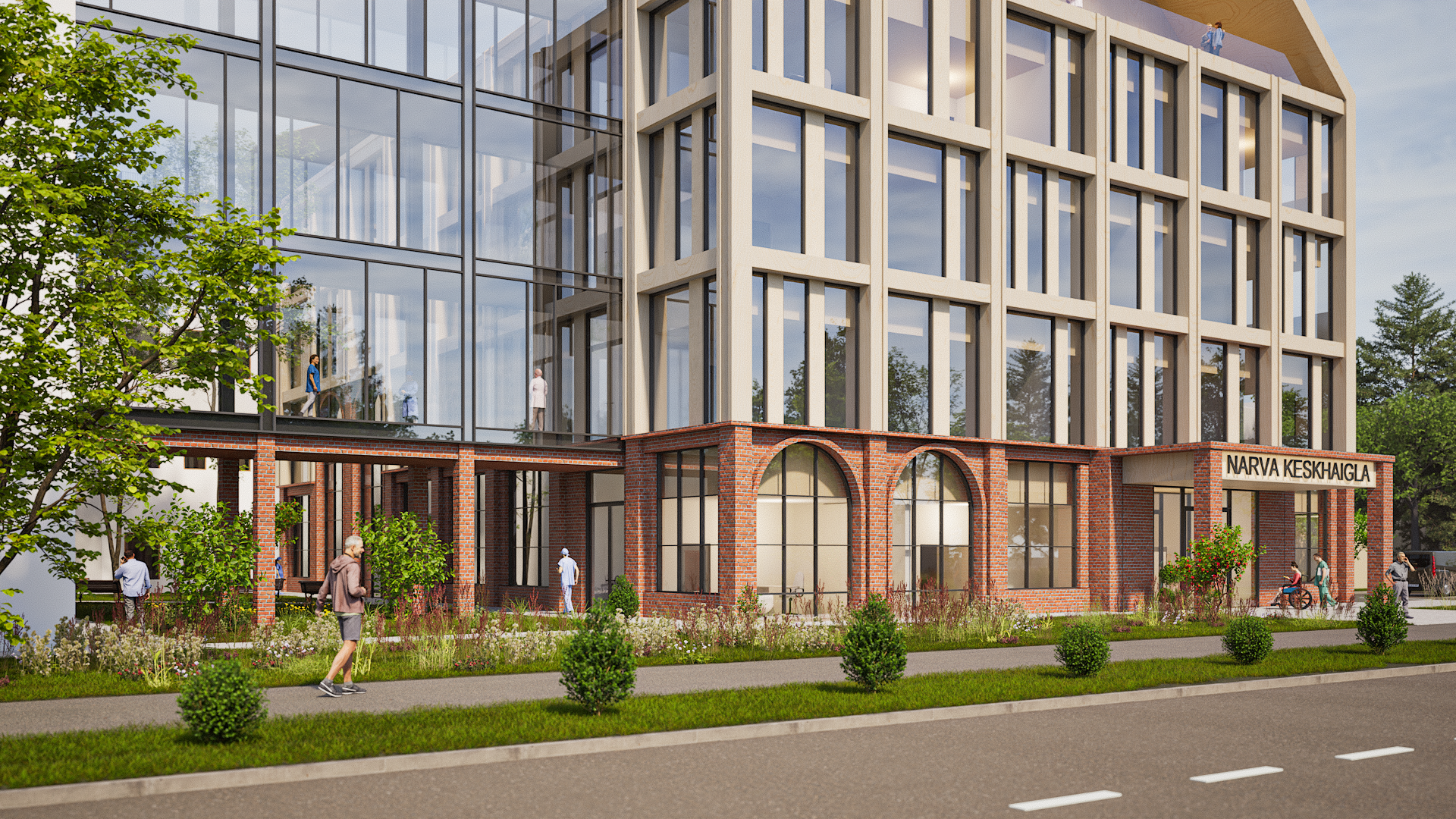

Hoone juurdepääs on kavandatud Maslovi tänavalt ja Haigla 5 hoone poolt. Eelregistreeritud patsientide vastuvõtud, päevaravi ja diagnostika toimub läbi Maslovi tänava poolse fuajee. Hoonemahu siseselt on planeeritud tunnel, mis eelkõige kaupade ja voodil patsientide liikumiseks. Külastajate liikumisteeks on Maslovi tänava poolses osas ruumiplaneerimisel arvestatud maa-aluse tunneli ja maapealse galerii rajamisega ülemistel korrustel. Haljastatud sisehoov on kavandil esitatud avatuna Maslovi tänava suunalt, galerii piirab sisehoovi alates teisest korrusest. Galerii kõrval hoone mahus asub korruseid läbiv trepikoda. Hoone kasutuslogistikast tulenevalt on võimalik rajada galerii kõikidele korrustele, kuid ehitus ja hoolduskuludest tulenevalt on pakutud avatud lahendus 1 korruse mahus.

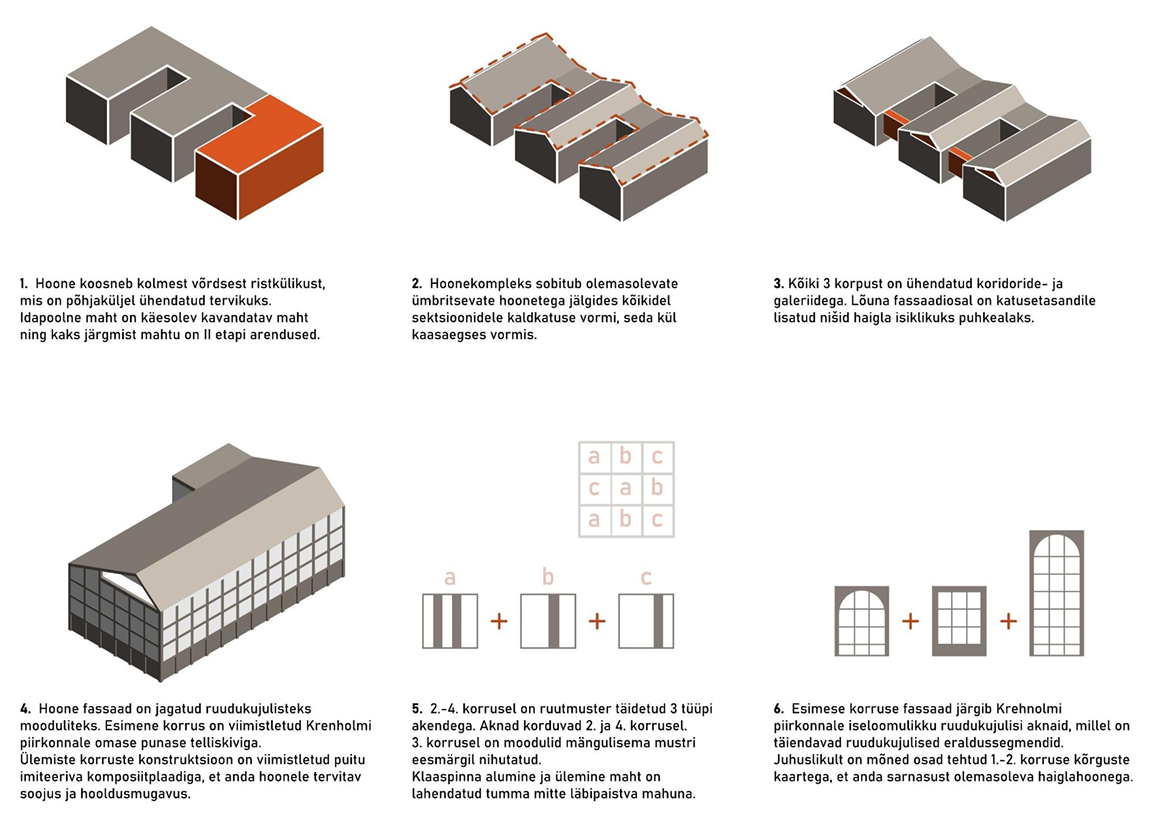

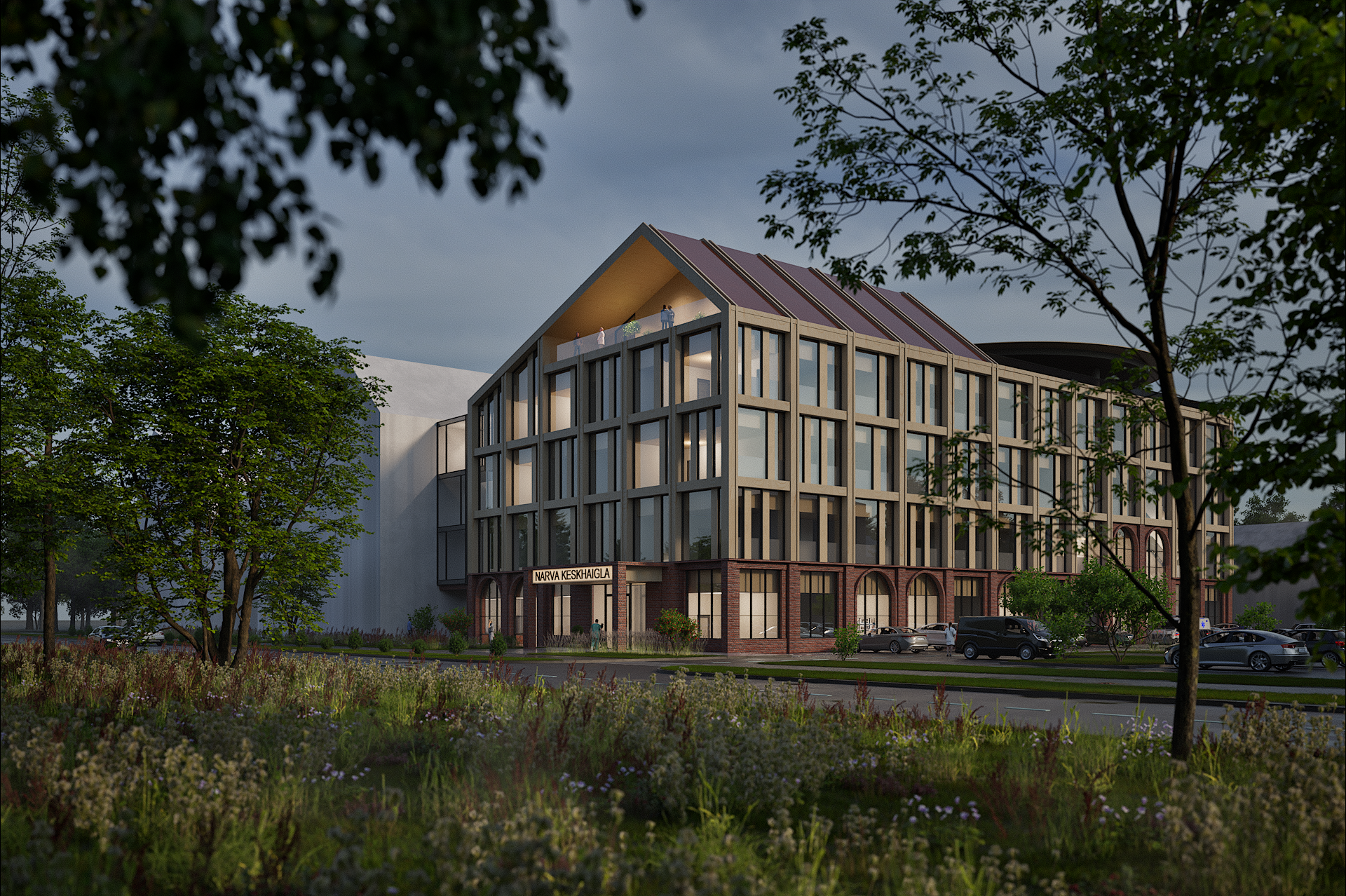

Arhitektuurne idee on lähtunud universaalse disaini põhimõtetest, ülesehitus on lihtsalt jälgitav, ilma kohandamise vajadusteta ligipääsetav ja kasutajasõbralik kõikidele. Hoone vormikeel on selge ja arvestab piirkonna väljakujunenud arhitektuurikeelega ning sulandub uue elemendina keskkonda. Peasissepääsu hoone lõunafassaadis aitab rõhutada eenduv varikatusemaht. Hilisemas etapis lääne suunas rajatava korpuste ja kavandatava mahu vahele tekib sisehoov, mida võib kasutada oote- ja/või puhkealana nii patsientidele kui ka külastajatele. Järgmise etapi korpustega seob hoonet põhjaküljele kavandatud koridori ja lõunast Maslovi tänava pool klaasgalerii. Hoone ruumikuju on planeeritud moel, mis võimaldab jätkata aktiivravikorpuse rajamise järgmisi etappe.
Fassaad on kavandatud ainult visuaalselt suurelt mõjuvate klaaspindadega, mis jaotatakse kaootiliste puitpostide ja tummade osadega mahtudeks vastavalt ruumi funktsioonile. Palatid, kabinetid ja teised ruumid kus aknaalune pind on ruumiliselt vajalik rajatakse tumma osana, ruumist vaadates seina elemendina.
Soklikorrusele pääseb 2 trepikoja ja tunneli kaudu, on 3 liftiblokki kokku 6 liftiga (millest 4 teeninduslifti), millega on tagatud ühendus teiste korruste ja osakondade vahel. Korrusel on tugiteenuste ruumid ning personali ruumid. Saabuvate kaupade vastuvõtt toimub põhjapool kaldtee kaudu ja suunatakse vastavalt otstarbele edasi. Tekkivad jäätmed liigitatakse vastavalt jäätmeseadusele ja haigla jäätmekäitluskorrale. Jäätmed läbi korruste transporditakse põhjapoolse teeninduslifti kaudu. Plaanil on tähistatud eraldi teeninduslift, antud lifti kasutatakse ainult erinevate jäätmete transportimiseks. Hoone kirde pool on personali riideruumid, kuhu on planeeritud vähemalt 220 riidekappi, meestele ja naistele eraldi, kummagi juures on 2 WC-d, vähemalt 6-kohaline duširuum ja 6-kohaline saun. Toitlustusteenistused asuvad soklikorruse ida pool, selleks on kokku ca300 m2, kuhu kuuluvad personaliruumid, laod, ettevalmistuse, serveerimise ja väljastamise ruumid. Haigla apteegi jaoks on 2 eraldi mahtu -100+50m2, mille kaudu varustatakse haiglat medikamentidega ning jaotatakse ravimeid ja väljastatakse osakondadesse päevase kogusena. Liikumisteed on näidatud plaanil.
Eriarstide ambulatoorne vastuvõtt toimub esimesel korrusel lõunapool registratuuri juures. Ruumide juurde kuuluvad 8 vastuvõtukabineti (sh 4 protseduurituba) ja 2 analüüside võtmise ruumi.
Esimesel korrusel põhjapool toimub funktsionaaldiagnostiliste, endoskoopiliste ja radioloogiliste uuringute tegemine. Ruumid on planeeritud vastavalt tehnoloogilisele lahendusele. Ruumide juurde kuuluvad angiograafia, bronhoskoopia, EHHO kabinet, gastroskoopia, kolonoskoopia, kompuuter, magnettomograafia, protseduuriruum, radioloogiline diagnostika, röntgen ja 2 ultraheli diagnostikat. Samal korrusel on garderoob, 8 WC-d, 1 inva WC-d (kokku 9), 2 personali puhkeruumi, ladu, koristus- ning tehnikuteruumid.
Kirurgia asub 2. ja 3. korrustel. Teisel korrusel on planeeritud kirurgiakliiniku traumatoloogia-ortopeedia-uroloogia osakondade ruumid, kus toimub haigete põetus ja ravi kirurgiliste haiguste erialadel. Palatites on kokku 30 voodikohta, sealhulgas I astme intensiivjälgimisega 4 voodit. Hoone kolmandale korrusele on planeeritud kirurgiakliiniku üldkirurgia osakond, kus toimub haigete põetus ja ravi kirurgiliste haiguste erialadel. Palatites on kokku 32 voodikohta, sealhulgas I astme intensiivjälgimisega 4 voodit. Sealhulgas 4 päevakirurgia voodit (2 LOR, kirurgia ja trauma). Igal korrusel on läbi mõeldud patsientide ja töötajate eraldi puhkeruumid, ruumid ravimite ja tarvikute jaoks, IT ja koristus ruumid. 3. korrusel on kavandatud seminariruum.
Hoone neljandale korrusele on planeeritud naistekliiniku sünnitusosakonna, günekoloogiaosakonna ja laste osakonna ruumid. Sünnitusblokki kuuluvad operatsiooni- ja sünnitustoad, mis paiknevad ühenduses. Sünnitusabi ja günekoloogia palatisektsioonides toimub haigete põetus ja ravi günekoloogiliste haiguste erialadel ning sünnitusabi. Üksuses on kokku 16 voodikohta, sealhulgas 3 perepalatina kasutatavat palatit ja 2 päevaravi kohta. Intensiivravi kohad on jagatud laste osakonnaga. Lasteosakonnas palatisektsioonides toimub haigete põetus ja ravi pediaatrilistel erialadel. Lasteosakonnas on 10 tavapalatit ning 2 intensiivravi kohta, kokku 12 kohta. Korrusel on ämmaemandate post ja abiruumid. Günekoloogia osakonnas on ka protseduuriruum, günekoloogia läbivaatus ja 2 ultraheli diagnostikat. Korrusel läbi mõeldud patsientide ja töötajate eraldi puhkeruumid, ruumid ravimite ja tarvikute jaoks, IT ja koristus ja seminarruumid.
Katusekorrusel on planeeritud tehnilised ruumid ning personali puhkeala ja selle teenindamiseks lift koos trepikojaga. Katusele on kavandatud suures mahus päikesepaneelid.
Plaanidel on näidatud liikumisteed läbi liftide, trepikodade ja korruste. Hoone lõunapool on paigutatud 2 lifti haigla küljastajatele ja töötajatele, hoone keskel ja põhjapool on 2 liftiblokki 4 teenindusliftiga. Põhjapoolsemat lifti kasutatakse jäätmete (sh nakkusohtlikud meditsiinjäätmed, toidujäätmed), musta pesu ja surnukeha transportimiseks, 3 teist lifti kasutatakse ravimite, analüüside ja kaupade tarneks, üks nendest ka mõeldud patsiendi toitu kohaletoimetamiseks. Liikumisteed on läbi mõeldud nii, et toit ja puhas pesu ei ristuks jäätmetega.

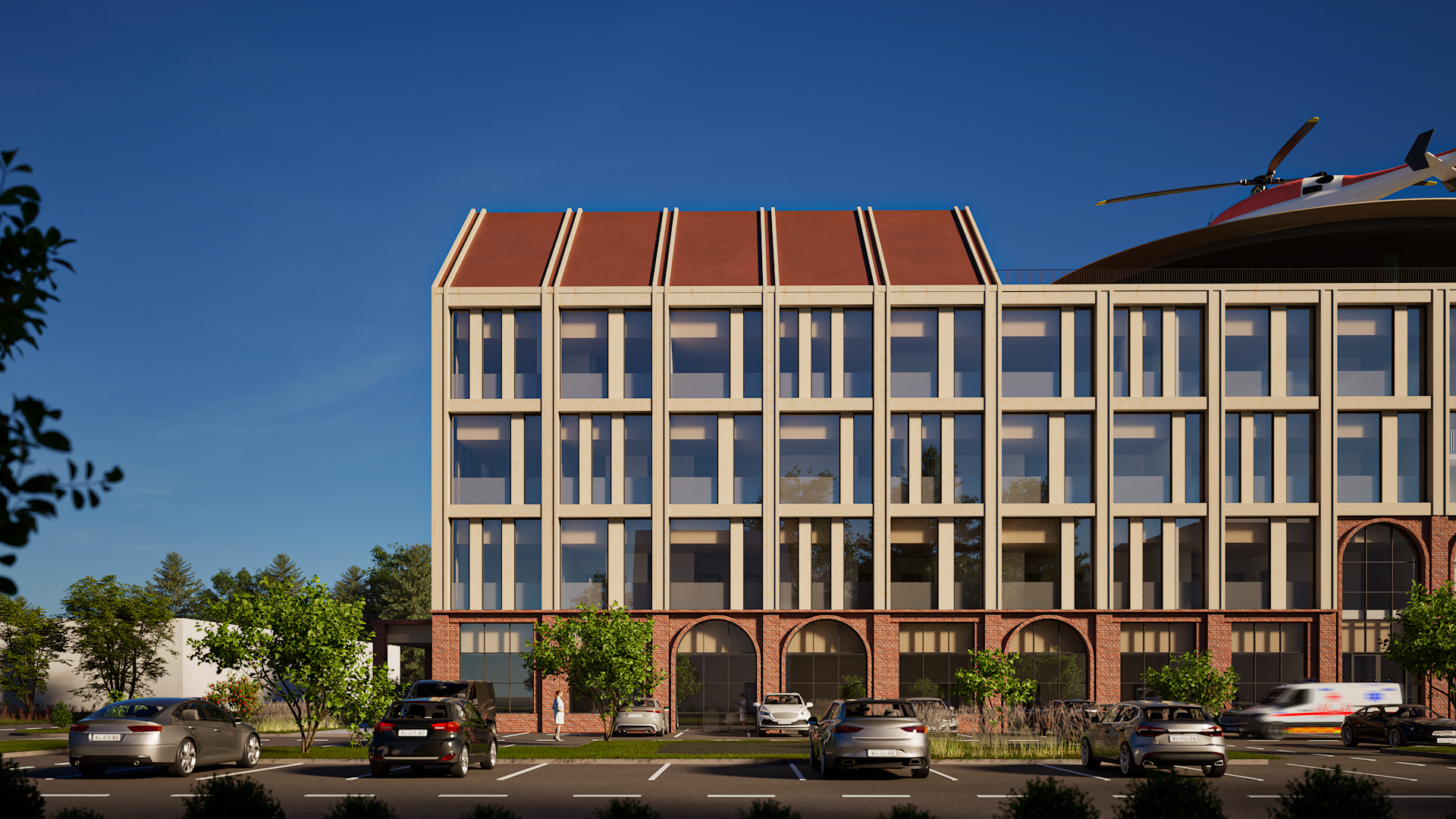

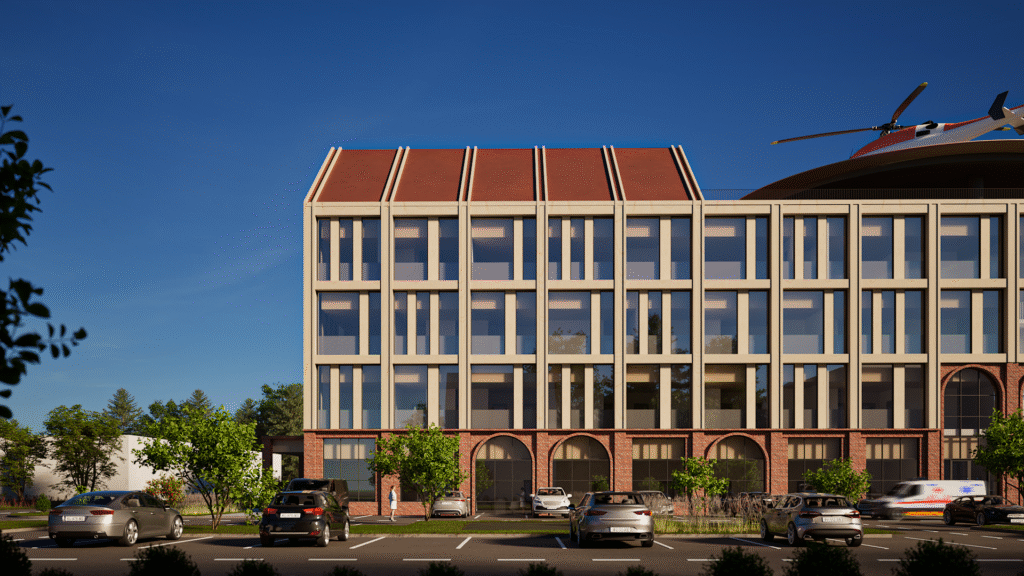

Esimese korruse välisseinad on viimistletud tumepunase tellisega ja järgmistel korrustel puitviimistlusega. Hoone katus planeeritud osaliselt viilkatusena ja põhjapoolne osa lamekatusena maandumisplatsiga. Katusele paigaldatakse päikesepaneelid.
Hoone üldine kontseptsioon on naturaalne, lihtne ja hügieeniline. Põrandakatteks on üldjuhul homogeensed ja heterogeensed hele tooniga PVC-katted. Seinte pinnad värvitakse ökoloogiliste allergiavaba heleda toonide värvidega nagu helehall, beež ja valge. Lagedel on moodulripplaed, koridorides tehnovõrkude kulgemisteedel avatavad. Ruumide varustud on lähtunud varem projekteeritud ja rajatud haigla lahendustest.
Hoone kandekonstruktsioon on rajatud plaatvundamendile, täpsustatakse projekteerimise järgmises etapis vastavalt geoloogiale. Kavandatud valdavalt post-plaat süsteemis monteeritavatest raudbetoonelementidest ning -postidest. Osaliselt on kasutatud kandvaid monteeritavaid siseseina elemente ja monoliitseid vahelagesid parema ruumifunktsiooni ja kandevõime tagamisest tulenevalt. Vahe- ja katuslaed on valdavalt monteeritavatest õõnespaneelidest.
Katusel on päikesepaneelid, lisaks katusekorrusel on tehnoruumid, kuhu projekteeritakse jahutussüsteemid. Aknad on puitraamidega kolmekordse klaaspaketiga päikesekaitseklaasid.
Ehitusalune pind – 1,620.9m2
Netopindala – 8,326.6m2
Hoone kõrgus – 24.3m
Krundi pind kokku – 20,006m2
